消防噴淋系統工程要求：噴頭布置、管徑選擇與施工規范

一、噴頭布置要求

1. 布置原則 噴頭應布置在頂板或吊頂下易于接觸火災熱氣流并均勻布水的位置。當噴頭附近有障礙物時，需符合噴頭與障礙物的距離規定，或增設補償噴水強度的噴頭。

2. 間距與位置

   • 直立型、下垂型噴頭：同一配水支管上噴頭間距及相鄰配水支管間距應根據系統噴水強度、噴頭流量系數和工作壓力確定，-大間距需符合規范，且不宜小于2.4米。

   • 濺水盤與頂板距離：標準噴頭濺水盤與頂板距離應為75-150毫米；當梁或其他障礙物底面下方布置噴頭時，濺水盤與頂板距離不應大于300毫米，與梁底面垂直距離應為25-100毫米。

   • 梁間布置：梁間布置噴頭時，濺水盤與頂板距離不應大于550毫米；若仍無法滿足要求，應在梁底面下方增設噴頭。

   • 密肋梁板下方：濺水盤與密肋梁板底面垂直距離應為25-100毫米。

   • 十字梁布置：凈空高度不超過8米的場所中，間距不超過4×4米的十字梁可在梁間布置1只噴頭，但噴水強度需符合規范。

   • 貨架內置噴頭：應與頂板下噴頭交錯布置，濺水盤與上方層板距離需符合要求，與貨品頂面垂直距離不應小于150毫米。

3. 特殊場所布置

   • 通道上方：圖書館、檔案館、商場、倉庫等場所的通道上方宜設噴頭，噴頭與被保護對象水平距離不應小于0.3米，濺水盤與保護對象-小垂直距離需符合規范。

   • 悶頂與技術夾層：凈空高度超過800毫米的悶頂或技術夾層內有可燃物時，應設置噴頭。

   • 自動扶梯與螺旋梯：穿過樓板的部位應設置噴頭或采用水幕分隔。

   • 大空間建筑：室內凈空高度超過8米的場所，頂板或吊頂下可不設噴頭。

4. 邊墻型噴頭

   • 保護跨度與間距：-大保護跨度、配水支管上噴頭間距及噴頭與兩側端墻距離，應按噴頭工作壓力下能夠噴濕對面墻和鄰近端墻距濺水盤1.2米高度以下墻面確定，保護面積內噴水強度需符合規范。

   • 直立式邊墻型噴頭：濺水盤與頂板距離應為100-150毫米，與背墻距離應為50-100毫米。

   • 水平式邊墻型噴頭：濺水盤與頂板距離應為150-300毫米。

二、管徑選擇要求

1. 管徑確定依據 管徑選擇應根據系統設計流量、流速及壓力損失計算確定，并符合規范中關于-小管徑的規定。

2. 常用管徑范圍

   • 噴淋管道：主干管管徑一般為DN100-DN200，支干管為DN80-DN100，支管單栓時不得小于DN65，噴淋管道支干管為DN40-DN80，支管不小于DN25。

   • 消火栓管道：立管直徑不應小于DN100；支管中，1只消火栓為DN65，2只消火栓需DN80。

3. 管徑與噴頭數量關系

   • 輕危險級、中危險級場所：配水管每側支管上噴頭數不宜多于8個；同一配水支管在吊頂上下布置噴頭時，上或下側噴頭各不多于8個。

   • 嚴重危險級場所：支管上噴頭數不宜多于6個。

4. 管材選擇

   • 材質要求：應采用鍍鋅鋼管或不銹鋼管，確保耐腐蝕性和耐壓性。

   • 連接方式：管徑≤100毫米宜采用螺紋連接，>100毫米宜采用溝槽或法蘭連接；自動噴水滅火系統報警閥后管道不得采用焊接，應采用螺紋、溝槽式管接頭或法蘭連接。

三、施工規范要求

1. 施工準備

   • 材料檢驗：管材、管件、閥門、噴頭等主要材料應具有出廠合格證和質量檢驗報告，符合設計要求及--現行標準。

   • 施工機具：配備套絲機、切割機、溝槽機、開孔機、打壓泵等合格機具，計量器具應在檢定有效期內。

   • 現場條件：確認結構施工完成，管道井、吊頂內空間清理干凈，預留孔洞位置、尺寸符合圖紙要求。

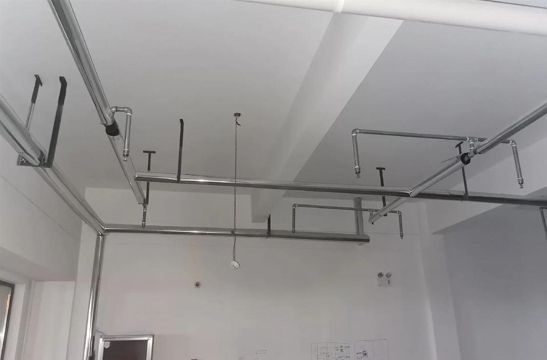

2. 管道安裝

   • 干管安裝：橫平豎直，坡度符合設計要求，及時臨時固定防止移位。

   • 支管安裝：從干管頂部或側面引出，確保噴頭位置準確。

   • 管道避讓：遵循“小管讓大管，有壓管讓無壓管”原則，合理避讓其他管線。

   • 穿樓板、墻體處理：設置套管，套管管徑比管道大1-2號，縫隙用不燃材料填塞密實。

   • 切割：采用專用切管工具，切口平整無毛刺。

   • 螺紋連接：管徑≤100毫米時采用，螺紋規整無斷絲，連接后外露螺紋2-3扣。

   • 溝槽連接：管徑≥65毫米時采用，溝槽深度和寬度符合要求，橡膠密封圈完好。

   • 法蘭連接：用于報警閥組、水泵等設備連接，法蘭面平整，螺栓對稱均勻擰緊。

   • 支吊架安裝：支吊架應牢固可靠，間距均勻，不得影響噴頭灑水效果；管道轉彎處、閥門處應增設加強支吊架。

   • 管道加工與連接：

   • 管道安裝：

3. 系統組件安裝

   • 噴頭安裝：在系統試壓、沖洗合格后進行，使用專用扳手，嚴禁利用噴頭框架施擰；安裝位置、間距、方向符合設計要求及規范規定。

   • 報警閥組安裝：附件齊全，安裝位置正確；水力警鈴安裝在公共通道或值班室附近外墻上，啟動壓力符合設計要求。

   • 水流指示器安裝：安裝在每個防火分區或樓層配水干管或支管上，方向與水流方向一致；信號閥安裝在水流指示器前管道上，距離不宜小于300毫米。

   • 末端試水裝置安裝：安裝在系統-不利點噴頭處，包括壓力表、控制閥、試水接頭，試水接頭流量系數與同樓層或防火分區內-小流量系數噴頭一致。

4. 系統試壓與沖洗

   • 強度試驗：采用水壓試驗，試驗壓力為設計工作壓力的1.5倍且不低于1.4MPa（設計工作壓力>1.0MPa時為工作壓力加0.4MPa），保壓30分鐘無滲漏、變形且壓降在允許范圍內。

   • 嚴密性試驗：強度試驗合格后降至設計工作壓力保壓24小時無滲漏。

   • 管道沖洗：采用生活用水，水流速度不小于1.5m/s，直至出口處水色和透明度與入口處一致；沖洗順序為先室外后室內、先地下后地上。

5. 系統調試與竣工驗收

   • 系統調試：包括水源測試、消防水泵性能測試、報警閥組動作測試、水流指示器報警功能測試、信號閥開關信號測試、末端試水裝置放水試驗等，確保各項功能正常。

   • 竣工驗收：依據設計文件、施工圖紙及--現行規范標準進行，驗收內容包括觀感質量、管道安裝質量、組件安裝位置與功能、系統試壓沖洗記錄、調試報告等技術資料完整性與準確性；隱蔽工程記錄應齊全。
